圧電ブザーによる音の制御学習も可能！
ＰＩＣトレーニングカード ＮＰＩＣ-ＣＴＣ
全国工業高等学校長協会
2004年度（Ｈ16）夏季技術講習会 ご採用教材
ＰＩＣトレーニングカード ＮＰＩＣ-ＣＴＣ（電子教材 製作組立キット品）
ＰＩＣアセンブラプログラムの制御基本学習用・電子部品の組立教材として
シャープポケコンＰＣ-Ｇ８５０Ｖに搭載のＰＩＣアセンブラ･ＰＩＣローダーに対応した ＩＣ ＰＩＣ
（マイクロチップテクノロジー社製マイコン） 搭載のＰＩＣトレーニングカード。ＰＩＣライターの
オンボードプログラム書き込み機能対応付で、ＰＩＣの制御学習が分かりやすい取扱説明
書とプログラムＦＤ付です。
この教材は次の機能を持っております。
１．４ｂｉｔ出力制御 ＬＥＤ４個をＰＩＣプログラムで制御
２．７セグメントＬＥＤを４個のトグルスイッチ操作にての表示
３．圧電ブザーによる音の制御学習

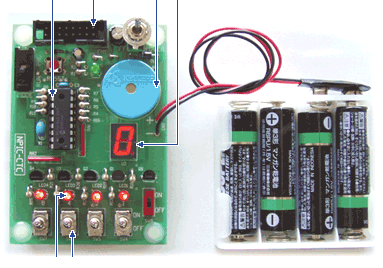

ＩＣ ＰＩＣ
ＰＩＣ
オンボード用
コネクタ
ブザー
７セグメントＬＥＤ
ＬＥＤ
トグルＳＷ
ＰＩＣトレーニングカード主仕様
ＰＩＣトレーニングカード
学校特別価格
（税込み価格 荷具 送料別）
※製品の改良のため仕様の一部を予告なく変更することがあります。
| 制御用 ＩＣ | ＰＩＣ１６Ｆ８４Ａ−２０/Ｐ | １ |
| データ入力 | トグルスイッチ 小 | ４ |
| データ出力表示ＬＥＤ | 赤色 φ３ | ４ |
| データ表示ＬＥＤ | ７セグメント | １ |
| 音 | 圧電ブザー | １ |
| オンボード書込み回路関係 | スイッチ・コネクタ | １ |
| 電源スイッチ | トグルスイッチ 大 | １ |
| 書込みモニターＬＥＤ | 緑色 φ３ | １ |
| 電源 単３乾電池４本 | 電池ボックス付 | １ |
| 説 明 書 | 組み立・ＰＩＣプログラム | １ |
| サンプルプログラム・ＰＣリンク | ３.５ ＦＤ添付 | １ |
| プリント基板 | 寸法Ｗ６０×Ｄ ８５×ｔ １.６ｍｍ | １ |
| （電池とハンダは付属しておりません。別途ご準備お願いします。） |
| 型 番 | 品 名 | セット数 | 単 価 | |
ＣａｔＮＯ.００１
−ＥＮＰＩＣＴＣ | ＮＰＩＣ−ＣＴＣ | １セット | 税抜￥３，５００ | |
| | １０セット | 税抜￥３，４００ | |
| | ２０セット | 税抜￥３，３００ | |
| | ３０セット | 税抜￥３，２００ | |
| | ４０セット | 税抜￥３，０００ | |
| （４０セットに１セット 指導用サービス） |
