ポケコン搬送車

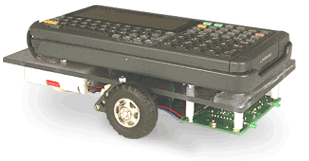

ポケコン搬送車キット　ＮＪＣ－８５Ｔ

数多くのご採用実績におけるご意見を反映させていただき
益々大好評！

組立説明書・プログラム例題（ＢＡＳＩＣ・Ｃ・機械語）付き
ライントレース機能付き

作るよろこび、意欲が向上する、そんな制御学習教材はいかがでしょうか。

教材の製作内容として
　　１．外観・機構設計
　　２．シャーシ加工
　　３．制御回路製作
　　４．組立配線
　　５．プログラム作成

教育の現場からの要望で生まれた大好評の
コストパフォーマンスにすぐれた教材です。

（ＢＡＳＩＣ・Ｚ８０アセンブラ・Ｃによる）

もっとＳＨＡＲＰポケコンを活用してみませんか。Ｚ８０ＣＰＵは、制御学習にも使いやすくできております。

NewTypeポケコンＰＣ－Ｇ８５０型にて４bit制御
（Ｚ８０ＣＰＵカードの使用でも４bit制御）

大好評発売中の超音波センサの接続で目のある車に発展させることができる
ベストセラーの搬送車

丈夫で作りやすい両面スルホール基板
（Ｚ８０ＣＰＵカード活用はシャープ㈱’９６．３以降発行指導マニュアル機械制御編　参照）

センサ状態をモニタできるＬＥＤヘッドランプ２個付き

３bit／４bit制御両用プリント基板　３センサ付き
（従来機種３bit制御　ＰＣ－Ｇ８５０型４bit制御）

ポケコンとプリント基板の接続に特注１２芯細丸ケーブル（直径４．８ｍｍ）使用

迷路探査もできる高デザインのライントレサー

シャーシ加工・制御回路の製作・プログラム学習など

発展性のある電子制御学習製作教材として

ポケコン搬送車　ＮＪＣ－８５Ｔ　仕様

ポケコン搬送車ＮＪＣ－８５Ｔ

製品改良のため仕様の一部を予告なく変更することがあります。

(荷具･送料別）

制御回路基板	ＮＪ－２０１（両面スルホール基板）
制御入力	３ビット（４ビット制御も可能）
モータ回転方法	専用ＩＣ　ＴＡ８０５０Ｐによる前転，後転
速度制御方法	プログラムによるＰＷＭ制御
センサ出力	３ビット　３個
センサ用モニタ	ＬＥＤ　２個（ヘッドランプ）
反射センサの種類	反射形ホトインタラプタＧＰ２Ｓ２２Ａ　（電源は、ポケコンから供給）
ギヤーボックス	ハイパワー特注品（ＲＥ－１４０モータ付）
シャーシ	塩ビ板２６０×１１０ｍｍ　ｔ４．０未加工
ポケコンカバー	ＰＣ－Ｇ８５０型
電　　　源	単３×４（アルカリ，ニッカド）
【ご案内】　ポケコンカバーは、ＰＣ－Ｇ８５０用型になります。ＰＣ－Ｇ８５０型　以外お使いの場合は、工夫してお願いします。　単３電池は添付しておりませんので別にご準備ください。
